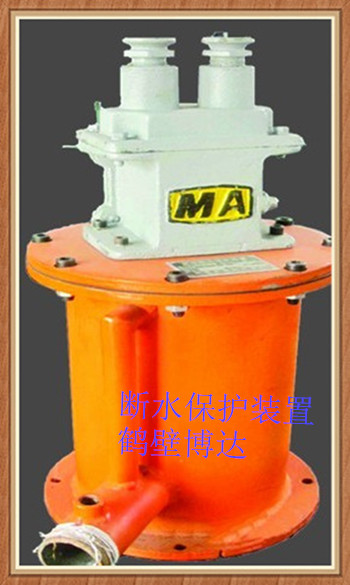

一、斷水保護裝置的工作原理
本款產品的結構主要包含：礦用隔爆開關、托盤、側導向桿、中心導向桿、外筒、放水閥、導向座、浮漂、進水閥、流量積算儀、自控報警儀器、連接閥座、三通閥組、差壓變送器及隔爆箱體等組成。
斷水保護裝置用于抽放管路等管道上實行缺水自動斷電的保護裝置。本斷水保護裝置主要用于煤礦瓦斯抽放泵的斷水保護，由礦用隔爆開關和水箱組成。當瓦斯抽放泵的供水正常時水箱中的浮子浮起，斷水保護裝置，礦用微動隔爆開關的隔爆微動開關閉合，瓦斯抽放泵工作；當循環供水不正常時水箱中的浮子落下，隔爆微動開關打開，瓦斯抽放泵停止工作。由此，實現斷水保護。
二、斷水保護裝置，礦用微動隔爆開關技術特性
（a）微動開關額定電壓60V以下，電流5A；隔爆等級d1，引入電纜φ10~13，重量5Kg。適用于具有爆炸性的危險氣體的煤礦控制線路中。
（b）微動開關的推桿工作行程不大于0.7mm，行程余量不小于0.4mm。本實用新型涉及一種全自動斷水保護報警裝置，是由電源、取樣電路、開關電路以及執行機構連接構成。它通過兩個電極檢取水阻的變化，并提供相應的電信號，經二極管送至開關電路中，由開關電路控制執行機構，并發出聲光報警。本實用新型的特點斷水保護裝置是在發生斷水故障時能快速切斷運行設備的工作電源，保護設備不受損壞，延長了設備的使用壽命。該斷水保護裝置電路結構簡單、體積小，性能可靠，全自動控制使用方便
